Popis

Technické parametre

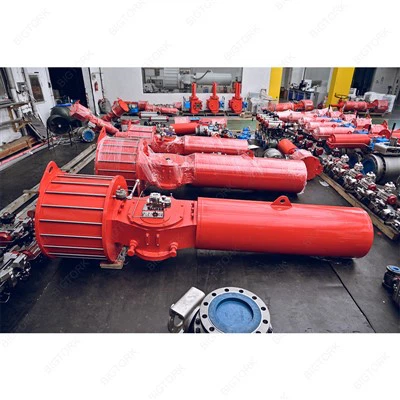

Vzduchový pohon so skotským strmeňom je ventilové spínacie zariadenie, ktoré môže premieňať energiu na stlačený vzduch na rotačný mechanický pohyb, aby sa ventil otvoril a zatvoril. Väčšinou sa to nazýva pneumatický pohon scotch yoke. Vzduchový pohon Bigtork® scotch yoke je vhodný pre 90-stupňový otočný ventil, ako je guľový ventil, škrtiaci ventil, zátkový ventil atď., aby sa ventil otvoril a zatvoril. Pneumatický pohon Scotch yoke má modulárny dizajn vrátane modulárneho tela, modulárneho valca, modulárneho pružinového vozíka atď., Ktorý sa ľahko udržiava a skladuje na mieste.

Špecifikácie

Mŕtvica	90 stupňov
Štruktúra	rotačná pneumatická škótka a strmeň
Rozsah teplôt	Štandard:{0}~80 stupňov (-4℉ až 176℉) Vysoká: -20~+150 stupeň (-4℉ až 302℉) Nízka: -40~+80 stupeň (-40℉ až 176℉) Ultra nízka: -60~+80 stupeň (-76℉ až 176℉)
Číslo modelu	G0-P180 až G9-P2900 pre dvojčinnosť, G0-P180 až G9-P1100 pre jednočinnosť
Výber typu	Symetrické a šikmé, dvojčinné a jednočinné
Prívod vzduchu	Minimálne 3Bar/Psi, Maximálne 6bar/Psi pre dvojčinné, Minimálne 4Bar/Psi, Maximálne 6bar/Psi pre jednočinné
Výstupný krútiaci moment	Dvojité pôsobenie
Odvetvia	Ropa, chemický priemysel, chemické vlákna, uhoľné chemikálie, splyňovanie uhlia, metalurgia, oceľ, diaľkové potrubia a doprava, výroba papiera, ľahký priemysel, ochrana životného prostredia, biológia a farmácia.
Štandard produktu	EN15714-3-2009, ISO 5211-2017, VDI/VDE3845 a NAMUR
Riešenie príslušenstva	Filter/regulátor/meradlo, solenoidové ventily, skrinky koncových spínačov, polohovače, vzduchom ovládaný ventil, ručné koleso atď.
Možnosť ochrannej funkcie	Odolnosť voči poveternostným vplyvom, odolnosť proti korózii, požiarna bezpečnosť
Aplikácia	Automatizácia ventilov pre guľový ventil, škrtiaci ventil, zátkový ventil atď. 90 stupňový ventil

Naše výhody

a. Rozsiahle výrobné skúsenosti: Bigtork® sa špecializuje na pneumatický pohon a hydraulický pohon na riadenie prietoku v priemysle so skúsenosťami viac ako 19 rokov.

b. Kompletné výrobné zariadenia: Vlastniť presnú bezhrotovú brúsku, jemné leštenie, presný CNC sústruh, frézku a vŕtačku, valčekový lis a ďalšie pokročilé zariadenia. Naši technici budú na týchto strojoch vykonávať pravidelnú plánovanú údržbu, aby zaručili, že budú dobre fungovať.

c. Vysoko kvalitná surovina: Suroviny získavame od známych výrobcov v Číne, ako sú WONDER, Xingfa, JX spring atď., ktorí sú najlepšími a najväčšími surovinami dodávanými pre významného klienta medzinárodnej značky.

d. Prísne fyzikálne/chemické testovacie postupy: Splnenie požiadaviek na dizajn a proces produktu ako medzinárodných štandardov a poskytovanie spoľahlivých testovacích údajov.

e. Silná technická podpora: Ponúkame jednorazové riešenie priemyselnej automatizácie pre predpredajné, predajné a popredajné konzultačné služby a technickú podporu.

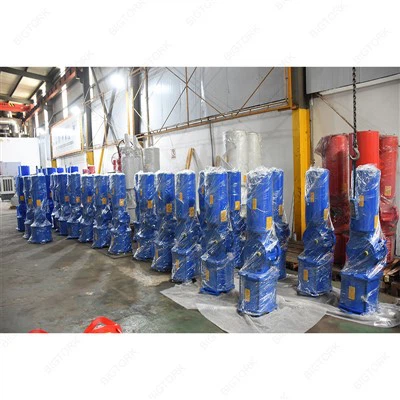

f. Bezpečné balenie: Každý ovládač obalte telo plastovou fóliou a pripevnite ho na paletu baliacou páskou. Nakoniec zabalte do obalu vhodného na plavbu alebo do preglejkového obalu.

g. Najlepší servis po predaji: Naše produkty sa predávajú s každým sledovacím číslom po predaji pre každého klienta a všetkým produktom dôverujú domáci a zahraniční zákazníci.
